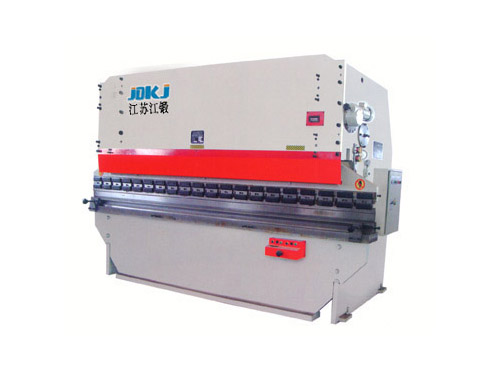

WC67Y-三缸數顯示/數控液壓板料折彎機

來源：　發布：2020/11/16 15:38:58

性能與特點：

三缸液壓折彎機具有快進、工進和快速返回的功能。是不銹鋼加工、高強板加工及防盜門生產的理想專用設備。

中間油缸壓力配有專門調節機構�？筛鶕庸ひ�，調整工作壓力，以達到完美的加工質量。

可根據加工要求，調整工作壓力，以達到完美的加工質量。

工作原理：
快速接近和快速返回，當工作時液壓油進入進入三個油缸，同時對工件地行加壓從而保證加壓平衡。
三個油缸工作時，糾正普通折彎機，中央部位折扁問題。

WC67K數控三缸液壓板料折彎機性能特點：

1、采用瑞士Cybelec和荷蘭DELEM DNC系統。
2、2個數控軸X控制后擋料分辨率0．1mm：y軸數控滑塊運行。分辨率0．01mm。
3、高分辨率9英寸圖象顯示，（DNC50液晶顯示，DNC90CRTl4”彩色三維顯示）：
4、工作編輯簡單，只需輸入待折板料的特性，模具參數及工作尺寸即自動編出最佳的折彎順序。自動檢測和診斷。
5、插入式存儲卡為32K字節（336個順序）。

三、WC67K數控三缸液壓板料折彎機技術參數：

型號	公稱壓力（kn）	工作臺長度（mm）	立距間距（mm）	喉口深度（mm）	滑塊行程（mm）	最大開啟高度（mm）	主電機功率（kw）	機器重量（kg）	外形尺寸 L×W×H（mm）
40t/2200	400	2200	1600	220	100	320	5.5	2400	2200×1200×1910
40t/2500	400	2500	1900	220	100	320	5.5	2800	2500×1200×1910
50t/2500	500	2500	1900	250	120	320	5.5	3400	2500×1210×2000
63t/2500	630	2500	1900	250	120	320	5.5	4000	2500×1600×2210
63t/3200	630	3200	2600	250	120	360	5.5	4500	3200×1600×2210
80t/3200	800	3200	2600	320	120	380	7.5	5020	3200×1700×2300
80t/4000	800	4000	3100	320	120	380	7.5	6000	4000×1700×2400
100t/2500	1000	2500	1900	320	120	380	7.5	6300	2500×1700×2400
100t/3200	1000	3200	2600	320	120	380	7.5	6600	3200×1700×2500
100t/4000	1000	4000	3100	3200	120	380	7.5	7100	4000×1700×2500
125t/3200	1250	3200	2600	320	120	400	11	7300	3200×1850×2500
125t/4000	1250	4000	3100	320	120	400	11	7800	4000×1850×2500
160t/3200	1600	3200	2600	320	200	450	11	11000	3200×1900×2700
160t/4000	1600	4000	3100	320	200	450	11	12000	4000×1900×2700
160t/5000	1600	5000	4000	320	200	450	11	16500	5000×1900×3100
160t/6000	1600	6000	4940	320	200	495	11	19000	6300×1900×2600
200t/3200	2000	3200	2600	3200	200	450	15	12200	3200×1950×2800
200t/4000	2000	4000	3100	320	200	450	15	13500	4000×1950×3000
200t/5000	2000	5000	4000	320	200	450	15	16500	5000×1950×3000
200t/6000	2000	6000	5000	320	200	450	15	20000	8000×1950×3300
250t/3200	2500	3200	2500	400	250	495	18.5	20000	3250×2000×3200
250t/4000	2500	4000	3100	400	250	550	18.5	21000	4000×2000×3400
250t/5000	2500	5000	4000	400	250	550	18.5	25000	5000×2000×3410
250t/6000	2500	6000	5000	400	250	550	18.5	29000	6000×2000×3100
300t/4000	3000	4000	3100	400	250	550	18.5	24000	4000×2000×3450
300t/5000	3000	5000	4000	400	250	550	18.5	28000	5000×2000×3550
300t/6000	3000	6000	5000	400	250	550	18.5	30000	6000×2000×3550
400t/4000	4000	4000	3100	400	250	550	22	30000	4000×2180×3800
400t/5000	4000	5000	4000	400	250	550	22	32500	5000×2180×3800
400t/6000	4000	6000	5000	400	250	550	22	37000	6000×2180×4200
500t/5000	5000	5000	4000	400	250	495	22	40000	5050×4700×2900
500t/6000	5000	6000	5000	400	320	520	22	4500	6050×4700×2900
